Прокладки овального и восьмиугольного сечения (кольца армко).

8-ми угольные прокладки
Типы прокладок и соответствующие стандарты:

Прокладки- Прокладки овального сечения (oval gaskets, ARMCO) изготавливаются по:
ГОСТ 34655-2020. Прокладки овального, восьмиугольного сечения, линзовые (взамен ГОСТ Р 53561-2009).
ГОСТ 53561-2009. Прокладки овального сечения.
ОСТ 26.260.461-99. Прокладки овального сечения.
ОСТ 26-845-73. Прокладки овального сечения.
АТК 26-18-6-93. Прокладки овального сечения.
ASME B16.20. Type R ring gaskets. Oval ring gaskets.
API 601. Oval ring gaskets.
EN 12560-5. Metal sealing rings for steel flanges.
ISO 7483. Metallic ring-joint gaskets.
По чертежам и размерам заказчика.
Прокладки металлические овального и восьмиугольного сечения изготавливаются для фланцевых соединений арматуры с фланцами исполнения 7 по ГОСТ 12815 и исполнения J по ИСО 7005-1.

Прокладки- Прокладки восьмиугольного сечения (octagonal gaskets, ARMCO) изготавливаются по:
ГОСТ 34655-2020 (взамен ГОСТ Р 53561-2009). Прокладки восьмиугольного сечения.
ГОСТ 28759.8-2022. Прокладки металлические восьмиугольного сечения.
ГОСТ 28919-91. Прокладки восьмиугольного сечения.
ОСТ 26.260.461-99. Прокладки восьмиугольного сечения.
ОСТ 26-845-73. Прокладки восьмиугольного сечения.
ОСТ 26-432-79. Прокладки восьмиугольного сечения.
ОСТ 26-01-42-82. Прокладки восьмиугольного сечения.
АТК 26-18-6-93. Прокладки восьмиугольного сечения.
СТО 00217298-621-2014. Прокладки восьмиугольного сечения.
ASME B16.20. Type R ring gaskets. Octagonal ring gaskets.
ASME B16.47 SERIES A. Ring-joint gaskets. Прокладки кольцевого соединения.
EN 12560-5. Metal sealing rings for steel flanges.
DIN 7603. Form D convex sealing ring.
API 601. Octagonal ring gaskets.
ISO 7483. Metallic ring-joint gaskets.
По чертежам и размерам заказчика.
Прокладки металлические овального и восьмиугольного сечения изготавливаются для фланцевых соединений арматуры с фланцами исполнения 7 по ГОСТ 12815 и исполнения J по ИСО 7005-1.

Кольца- Линзовые стальные прокладки для фланцев арматуры изготавливаются по:
ГОСТ 34655-2020. Прокладки линзовые стальные (взамен ГОСТ Р 53561-2009).
DIN 2696-1999 EN; API 601.
DIN 2696-1999 EN. Lenticular gaskets and lenticular seals (Lens seals).
API 601. Lens gaskets.
Прокладки линзовые изготавливаются согласно ГОСТ 34655-2020 для фланцевых соединений арматуры с фланцами исполнения 6 по ГОСТ 12815.

- Металлические прокладки (ring gasket) тип R, BX, RX, HX, SRX, SBX по ASME B16.20; API 601; Metallic Gaskets for Flanges.

- NORSOK STANDARD L-005 Compact flanged connections, ISO 27509, Norsok (CFC), NCF5, IX gasket (IX15, IX20, IX25, IX40, IX50, IX65, IX80, IX100, IX125, IX150, IX200, IX250, IX300, IX350, IX400, IX450, IX500, IX550, IX600, IX650, IX700, IX750, IX800, IX850, IX900, IX950, IX1000, IX1050, IX1100, IX1150, IX1200)

- ОСТ 26-01-86-88. Прокладки металлические на давление свыше 10 до 100 Мпа (с двухконусным уплотнительным кольцом; с уплотнительным кольцом треугольного сечения; с уплотнительным кольцом восьмиугольного сечения; с плоской прокладкой).
- ГОСТ 28919-91. Металлические прокладки тип П, БХ.
- Металлические прокладки тип ПЭ, ГА.
- ГОСТ 19755-84. Прокладки уплотнительные металлические конические для закрытых затворов соединений.
- СТО 001-ДВД. Каталог деталей высокого давления.

Важно: У всех металлических прокладок твердость должна быть ниже твердости фланцев не менее чем на 20 НВ по Бринеллю.

Материал исполнения прокладок:
сталь 10895, 08КП, 08Х13 (S 410), 08Х18Н10 (S 304), 08Х18Н10Т (S 321), 03Х17Н13М2 (S 316), возможно изготовление из других марок сталей в зависимости от условий эксплуатации, низкоуглеродистая сталь (Low CS), мягкое ковкое железо (soft iron), алюминий, никель, инконель, медь, MONEL®, INCONEL®, INCOLOY®, HASTELLOY® и др.

Линзы уплотнительные жесткие и линзы компенсирующие на Ру 20-100 МПа(200-1000 кгс/см²) изготавливаются по ГОСТ 10493-81, распространяется на жесткие и компенсирующие линзы, применяемые в химической и нефтехимической промышленностях для фланцевых соединений арматуры, соединительных частей и трубопроводов. Условное давление Ру 20-100 МПа (200-1000 кгс/см²), условный проход Dy от 6 мм до 200 мм, температура среды от -50 °С до +510 °С.

НАИМЕНОВАНИЕ Тип ЧЕРТЕЖ ВНЕШНИЙ ВИД
Прокладка

овального сечения

ПГП 2800		 R Линза Линза
Прокладка

восьмиугольного сечения

ПГП 2900		 R Линза Линза

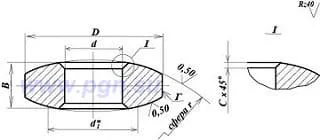

Линза жесткая без бурта

Условное давление, Pу 20 – 100 МПа		 Ж1 Линза Линза

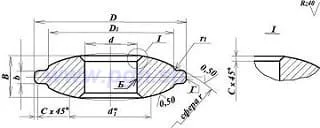

Линза жесткая с буртом

Условное давление, Pу 20 – 100 МПа		 Ж2 Линза Линза

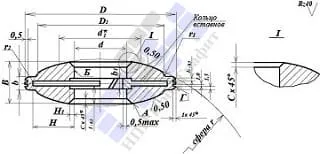

Линза компенсирующая

Условное давление, Pу до 50 МПа		 К1 Линза Линза

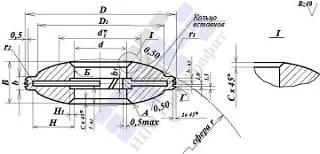

Линза компенсирующая

Условное давление, Pу 63 – 100 МПа		 К2 Линза Линза



Таблица твердости и температурные параметры некоторых материалов исполнения

Материал

Максимальная твердость

Маркировка

Температура, °С

Brinell HB

Rockwell HR

Min

Max

Soft Iron

98

56

P

-60

540

Low C/S

120

68

S

-40

500

SS410

170

86

S410

-40

850

SS304

160

83

S304

-250

540

SS316

160

83

S316

-200

815

SS347

160

83

S347

-200

870

4-6% Cr,
0,5% Mo

130

72

F5

-40

650

Copper

80

--

C

-100

315

Aluminum

35

--

A

-200

425

Inconel 600

150

78

Y

-100

1095

Inconel 825

150

78

W

-100

1095

Monel 400

150

78

M

-100

760

Titanium

215

77

T

-200

540

Nikel 200

110

58

N

-200

760

Hastelloy B2

230

121

X1

-100

1095

Hastelloy C276

210

110

X2

-100

1095
Марки сталей для изготовления линз и их сдаточные характеристики по ГОСТ 10493-81
Марка стали Условный предел текучести σт,МПа (кгс/мм²) Временное сопротивление s в,МПа (кгс/мм²) Относительное удлинение δS,% Ударная вязкость аН Дж/см² (кгс·м/см²) Твердость НВ
не менее
Сталь 20 216(22) 432(42) 20 49(5) 123-167
14ХГС 314(32) 490(50) 17 59(6) 149-207
15ХМ 275(28) 441(45) 20 156-197
30ХМА 392(40) 589(60) 16 179-241
18Х3МВ 441(45)
20Х3МВФ 540(55) 687(70) 223-262
12Х18Н10Т 196(20) 490(50) 35 98(10) -
10Х17H13М3Т
08Х17Н15М3Т
ПРИМЕР условного обозначения линза жесткая

Проход условный фланца,

Dу

Давление условное,

Ру, МПа

D,

мм.

b,

мм.

h,

мм.

R,

мм.

15



35



20



45



25

6,3; 10,0; 16,0.

50

8

14

4,0

32



65



(40)



75



50

6,3; 10,0;

16,0

85

95



(65)

6,3; 10,0; 16,0.

110



80

6,3; 10,0;

16,0

115

130

11

18

5,5

100

6,3; 10,0;

16,0

145

160



(125)

6,3; 10,0;

16,0

175

190



150

6,3; 10,0;

16,0

205

11

13

18

20

5,5

6,5

200

6,3; 10,0;

16,0

265

275

11

16

18

22

5,5

8,0

250

6,3; 10,0;

16,0

320

330

11

16

18

22

5,5

8,0

300

6,3; 10,0;

16,0

375

380

11

22

18

30

5,5

11

350

6,3;

10,0;

16,0

420

11

16

22

18

22

30

5,5

8,0

11

400

6,3;

10,0;

16,0

480

11

16

22

18

22

30

5,5

8,0

11
Пример условного обозначения прокладок

Пример условного обозначения прокладки:

ПГП 2800-400-6,3-3, - прокладка овальная изготовленная из стали 10Х17Н13М2 (SS 316),

при Dу = 400 и Ру = 6,3 МПа, с размерами: D=480 мм.; b=11 мм.; h=18 мм.; R=5,5 мм.

Типоразмеры прокладок восьмиугольного сечения по ГОСТ 28759.8-90

Типоразмеры прокладок овального и восьмиугольного сечения по ASME B16.20

Линзы уплотнительные жесткие и компенсирующие по ГОСТ 10493-81

ПРИМЕР условного обозначения прокладок овального и восьмиугольного сечения:

Прокладка овального сечения, тип 1, для фланца Ду100, Ру63 из стали марки 08Кп ПГП 2800 1- 100 – 63 –1 ОСТ 26.260.461-99
ПГП 2800 1-1-100-63- 08Кп ГОСТ Р 53561-2009
Прокладка восьмиугольного сечения, тип 2, для фланца Ду100, Ру63 из стали марки 08Кп
ПГП 2900 2- 100 – 63 - 1 ОСТ 26.260.461-99
ПГП 2900 2- 100 – 63 - 1 ГОСТ 28759.8-90
ПРОКЛАДКИ ВХ
№БХ155 из стали марки 08Кп ПГП 2900-BX №155 – 08Кп ГОСТ 28919-91

Линза жесткая тип Ж1, диаметр условного прохода Dу=100 мм., из стали марки 12Х18Н10Т
Линза Ж1-100-12Х18Н10Т ГОСТ 10493-81
Линза жесткая, тип Ж2, диаметр условного прохода Dу=100 мм., из стали марки 12Х18Н10Т
Линза Ж2-100-12Х18Н10Т ГОСТ 10493-81
Линза компенсирующая, тип К1, диаметр условного прохода Dу=100 мм., из стали марки 12Х18Н10Т
Линза К1-100-12Х18Н10Т ГОСТ 10493-81
Линза компенсирующая, тип К2, диаметр условного прохода Dу=100 мм., из стали марки 12Х18Н10Т
Линза К2-100-12Х18Н10Т ГОСТ 10493-81

В ассортименте предприятия можно подобрать самые разные по назначению и качеству элементы для соединительных узлов. Наиболее востребованные овальные прокладки представлены в каталоге целым рядом моделей. Не менее обширен список, в котором предлагаются восьмиугольные прокладки и кольца армко. Вся продукция, поставляемая потребителям, проходит контроль качества и проверку требуемой твердости и сопровождается соответствующими заключениями и сертификатами.
Гарантированное высокое качество материалов и изготовления каждой детали обеспечивает максимальную надежность и предельную герметичность узлов, в которых они будут использоваться. Поэтому, приобретая изделия, выпущенные под маркой компании, будут это прокладки овального сечения, прокладки восьмиугольного сечения, линзовые прокладки или прокладки bx - вы получите безупречное качество всех соединений.
Долговременность их эксплуатации позволяет значительно снизить затраты на обслуживание ваших трубопроводов. А возможность быстрого приобретения новых расходных материалов в случае возникновения необходимости дает вам возможность поддерживать их непрерывную работоспособность.
В ассортименте компании клиентам предлагаются изделия, для изготовления которых использованы самые разнообразные материалы. Наиболее значительная группа товаров – это металлические прокладки различной конфигурации, размеров и характеристик.
